為了測量一電池組的電動勢E和內阻r，實驗步驟如下：

①圖a為連接好的實物圖，將滑動變阻器滑片移到最右端，正確使用電阻箱并調節電阻箱旋鈕至圖c所示位置；

②閉合電鍵，保持電阻箱讀數不變，移到滑動變阻器的滑片，記錄電壓表和電流表的讀數，并重復實驗測得多組數據；

③斷開電鍵，拆除線路，整理器材；

④根據實驗記錄數據進行數據處理。

回答下列問題：

(1)根據實物圖a，請你用正確符號在答題紙對應的虛線框中畫出實驗電路圖；

(2)根據圖c，讀出電阻箱接入電路的阻值大小為  ▲  Ω；

(3)根據電壓表和電流表的讀數，建立U－I坐標系，描出相應的數據點，如圖d所示；請你在答題紙對應坐標系中繪出U－I圖像，根據圖像，求出該電池組的電動勢E= ▲

V和內阻r=  ▲  Ω。



Answer 1

 (1)實驗電路圖(2分)；

(2) ___2.5___Ω(2分)；

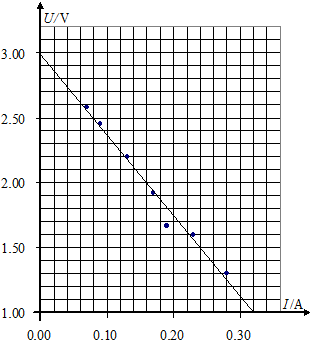

(3) U－I圖象(2分)；

 E=__3.00±0.1__V(2分)，

r=___3.6±0.5___Ω(2分)。
