        1. 【題目】某傳達室要求在前后門都裝上開關,要求前門來人按開關、傳達室電的電鈴響,同時紅燈也亮,后門來人按開關,電鈴響同時綠燈亮,請按要求設計出電路圖畫在方框內,并將實物連成符合要求的電路.

          【答案】

          【解析】試題分析:紅燈亮、鈴響表示前門來人,綠燈亮、鈴響表示后門來人,說明兩燈互不影響、獨立工作即為并聯,且前門的控制開關與紅燈在同一支路,后門的控制開關與綠燈在同一支路,均為串聯關系;而無論前門還是后門來人都會響鈴說明鈴串聯在干路中,據此連接實物電路圖和畫出電路圖.

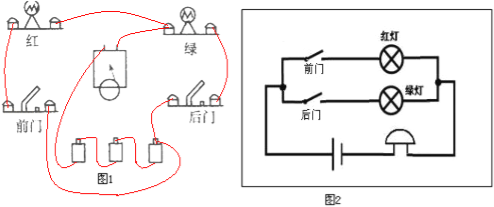

          解:由題意知,兩個電燈為并聯,且各有一個開關控制,而電鈴串聯在干路中;即綠燈亮時電鈴響表示人在后門按開關,紅燈亮時,電鈴響表示前門人在前門按開關,實物電路圖和電路圖如下圖所示:

          練習冊系列答案
          相關習題

          科目:初中物理 來源: 題型:

          【題目】如圖,用酒精燈對試管加熱,水溫升高,是通過 的方式改變水的內能.一段時間后瓶塞被水蒸氣沖出去,其能量轉化與熱機工作中的 沖程能量轉化相同.一臺單缸四沖程柴油機,飛輪轉速為3600轉/分,該柴油機活塞1s對外做功 次.若其效率為40%,消耗5kg的柴油轉化成的機械能是 J.(q柴油=4.3×107J/kg)

          查看答案和解析>>

          科目:初中物理 來源: 題型:

          【題目】下列估測中,最接近實際的是

          A. 普通自行車輪的半徑約為1m

          B. 北京市年最高氣溫約為20℃左右

          C. 人步行100m所用時間約為10s

          D. 一個普通中學生的質量約為60kg

          查看答案和解析>>

          科目:初中物理 來源: 題型:

          【題目】皮鞋上擦過油后,還要用鞋刷或軟布反復擦幾下,越擦越亮,這是由于( )

          A.反復擦可增加漫反射效果

          B.反復擦可使鞋油充填皮革凹坑,增加表面光滑程度,增加鏡面反射效果

          C.鞋油的顏色好,所以越擦越亮

          D.鞋油比皮革亮,所以越擦越亮

          查看答案和解析>>

          科目:初中物理 來源: 題型:

          【題目】下列說法正確的是

          A磁體有吸鐵性和指向性

          B我國北斗衛星導航系統是靠電磁波傳遞信息的

          C發電機是利用通電線圈在磁場中受力轉動的原理制成的

          D閉合電路的一部分導體在磁場中運動時,電路中就會產生感應電流

          查看答案和解析>>

          科目:初中物理 來源: 題型:

          【題目】下列說法正確的是

          A物體吸收熱量,溫度一定升高

          B金屬塊很難被壓縮,是因為分子間存在斥力

          C打掃房間塵土飛揚,這說明分子在不停地做無規則運動

          D沙漠地區比沿海地區晝夜溫差大,主要原因比熱容比水比熱容小

          查看答案和解析>>

          科目:初中物理 來源: 題型:

          【題目】如圖甲是“測量小燈泡功率”實驗電路,電源電壓3V,小燈泡的額定電壓為2.5V。

          (1)連接電路時,圖中導線a端應與電壓表上標有數字“ (選填“3”或“15”)的接線柱相連。

          (2)閉合開關前,應將滑片P置于 端(選填“A”或“B”)。

          (3)若要測量燈泡的額定功率,應移動滑片P,使電壓表的示數為 V時,記下電流表的示數。

          (4)根據實驗數據畫出I-U圖像,如圖乙所示,則小燈泡的額定功率是 W。

          查看答案和解析>>

          科目:初中物理 來源: 題型:

          【題目】在“探究電流與電壓的關系”的實驗中,實驗電路圖如圖甲所示,已知電源電壓不變,R1為定值電阻,電流表選用0~0.6A量程,電壓表V1選用0~3V量程,電壓表V2選用0~15V量程,滑動變阻器R2上標有“50Ω 1A”字樣。

          (1)閉合開關時,電流表指針的指向如圖乙所示,出現的問題是 。

          (2)正確連接電路后閉合開關,移動變阻器的滑片P,記錄電流表與電壓表V1的示數,得到實驗數據如下表所示,分析表中數據可以得出結論: 。

          實驗次數

          電壓表V1的示數U1/V

          電流表A的示數I/A

          1

          1.0

          0.1

          2

          2.0

          0.2

          3

          3.0

          0.3

          (3)實驗中,根據記錄的電流表與電壓表V2的示數,畫出R2 I-U關系圖象如圖丙所示,由此可知,電源電壓是 V,在保證實驗器材安全的情況下,滑動變阻器接入電路的阻值不得小于 Ω。

          查看答案和解析>>

          科目:初中物理 來源: 題型:

          【題目】要將“玉兔號”月球車探測到的信息傳回地球必須依靠(
          A.超聲波
          B.次聲波
          C.紫外線
          D.電磁波

          查看答案和解析>>
